Назначение и применение

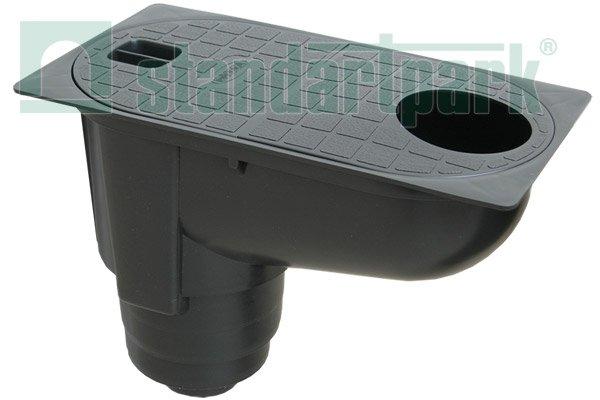

Бокс водосточный с вертикальным водоотводом изготовлен из термоустойчивого пластика. Предназначен для сбора и отвода вод с кровли. Наклонная внутренняя поверхность предотвращает застой воды. Вертикальный вывод позволяет стыковку с трубой ливневой канализации диаметром 100 и 110 мм.
Рекомендуем! Надежность герметизации и склеивания c остальными элементами системы водоотвода и прилегающей поверхностью обеспечит клей-герметик MS-35 Polymer.
Артикул Наименование Длина, мм Ширина, мм Высота,мм Вес, кг Количество на паллете, шт. 817009-Ч Бокс водосточный с вертикальным отводом (черный) 300 163 208 0,5 200 817009-С Бокс водосточный с вертикальным отводом (серый) 300 163 208 0,5 200 817009-К Бокс водосточный с вертикальным водоотводом (коричневый) 300 163 208 0,5 200
Как устанавливается водосточный дождеприемный бокс PolyMax Basic
- Вырыть траншею под дождеприемник (ДП) и отводную канализационную трубу. Глубина траншеи под ДП равна высоте дождеприемника +150 мм, ширина равна ширина ливнеприемника + 150 мм с каждой грани ДП.
- Проложить горизонтально в траншее трубу под минимальным уклоном 2 % и подвести ее вертикально в планируемую точку выпуска с помощью колена на 90 градусов, где будет впоследствии установлен водосточный бокс.
- Утрамбовать дно траншеи под ДП. Утрамбовать слой песко-цементной смеси высотой 100 мм.
- Проложить слой пароизоляционной пленки: 2 слоя пергамина или поли- этиленовой пленки, необходимой для гидроизоляции бетонной обоймы.
- Установить бокс PolyMax Basic на отводящую трубу под уровень установки будущего примыкающего покрытия, зафиксировать герметиком соединения трубы и бокса.
- Выставить опалубку под заливку бетонной обоймы вокруг ДП.
- Закрыть пленкой ДП для предотвращения налипания и попадание бетонной смеси внутрь отводящей трубы.
- Залить бетонной смесью (марка бетона В25) нижнюю часть бетонной обоймы высотой 150 мм. Во время заливки бетоном контролировать уровень бокса PolyMax под будущее примыкающее покрытие.
- Залить бетонной смесью боковые грани бетонной обоймы до уровня подводящей примыкающей конструкции: плитки или асфальта.
- Убрать опалубку после твердения бетонной обоймы.
- Совершить укладку плитки/асфальта к дождеприемнику с предварительно установленной возле дождеприемника плоской фанеры толщиной 10 мм для формирования паза для герметизации.
- Заполнить паз технологического шва герметиком между дождеприемником и примыкающей конструкцией.
- Подвести водосточную трубу к крышке ДП с отверстием, предназначенным для соединения.
- Установить внутри водоотводящего устройства сифон/перегородку, корзину и верхнюю крышку.
